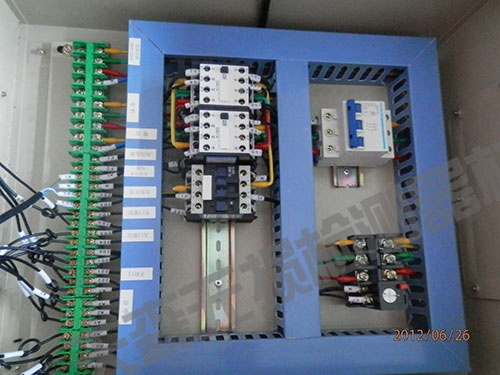

劑量儀配電箱

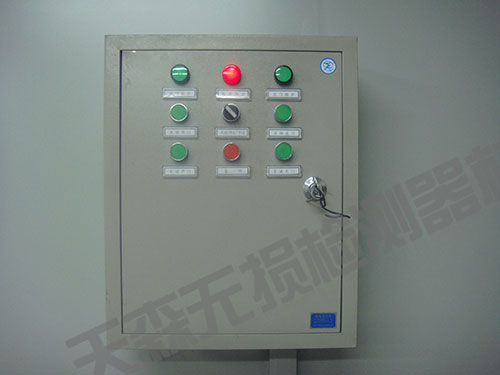

劑量儀配電箱

劑量儀配電箱

劑量儀配電箱

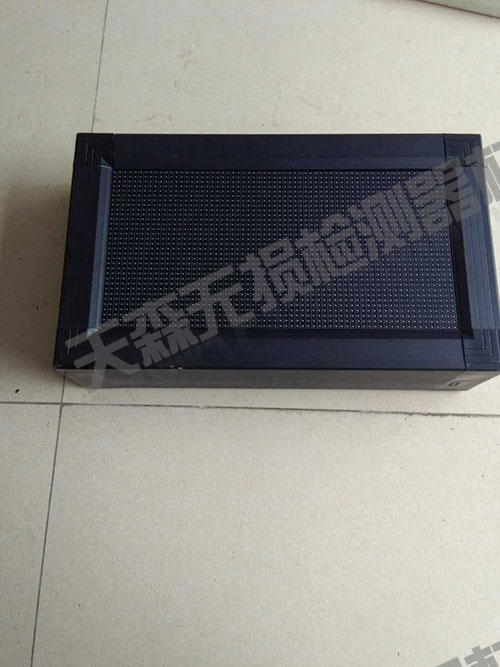

探傷室LED燈箱圖

探傷室LED燈箱圖(視頻)

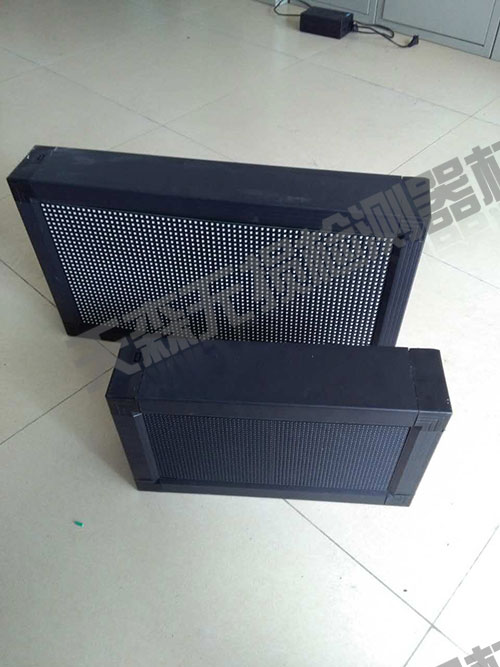

探傷室LED燈箱圖

探傷室LED燈箱圖(視頻)

防護門配電柜原理圖說明

本套防護門（鉛門和混凝土門）原理圖及電控系統是按照環保局要求的特種設備電控原理設計制作的，配電柜包含了高壓聯鎖和報警系統。完全符合環保局檢測要求?，F(xiàn)就配電柜整體進行詳細闡述。

防護鉛門配電柜的基本尺寸是：450*500*250(寬*高*厚)；安裝位置有兩種：一種是直接安置在探傷室內側門洞邊的混凝土墻面，距是地平面高度1.2米，電動大門的開啟和關閉能在視線范圍內。另一種是安裝在操作室內，與探傷機的操作在同一位置，但必須在探傷室內裝有攝像頭，以便于在電動門的操作過程中能清晰看見，而避免視線不及進行盲目操作。

防護鉛門配電柜的進線端為三相四線的380V高壓電纜線，進線部分一般由甲方所在單位自行接入，線徑要求在4m²。出線端分動力線和信號線二部分。動力線為三根380V的電纜線，直接接入南方機電生產的臥式擺線針輪減速機，線徑要求為2.5m²，由于防護門的電動原理是齒輪、鏈條或齒輪、齒條帶動，故減速機是固定于門洞一側（需事先放置預埋鐵）；減速機所帶電機功率按門體重量核算，速比按門體寬度和門體移動速度調整，門體平移尺寸為每分鐘4～6米。

信號線又由三部分組成：1、行程開關，2、急停開關，3、報警系統。

1、              行程開關主要控制門體開啟及正常停止，直接反映在配電柜的控制面板上，控制面板的開門和關門控制了減速機的正反轉，而開、關門到位時的停止則由行程開關控制?？刂泼姘迳系耐Ｖ拱粹o是在電動防護門開啟和關閉過程中起到緊急停止的作用。手動小門處也有行程開關，它的作用是對大小門的警燈進行聯鎖。

2、              現在環保局對探傷防護的要求中直接提到關于工作人員在大小防護鉛門關閉同時，人員還在操作室中或探傷機工作情況下貼片人員還在探傷室內的應急方案。急停開關及時解決了這樣的問題，在誤操作過程中，工作人員只要按動急停開關就可以切斷大門與探傷機的聯鎖，使探傷機停止工作，有效的防止對人體的傷害。

3、              報警系統主要是在大小門關閉的同時，門上部的警示紅燈能連續閃爍，起到對其他工作人員的警示作用。同樣在大小門的中心位置都黏貼有醒目的電離輻射標記。

4、              高檔配電柜同時配有射線劑量儀，在探傷機開啟時，能同時顯示射線劑量值，并能與門機產生高壓聯鎖。

防護門配電柜內側還有二個接線端子，文字標注是高壓聯鎖，這兩接線端是與探傷機上的信號線互接，使探傷機與防護大小門進行信號聯鎖，在按壓急停開關以及打開任何一扇防護門，探傷機都停止工作，有效保護人生安全。

整套配電柜在操作過程中簡單方便，同時完全滿足了防護及應急的措施。有效的保障了設備的運行，同時對電壓、電流的不穩定工作及負載狀態下也給予有效的保護。整套配電柜的有效保質期為一年，終身維修。
